Descrição

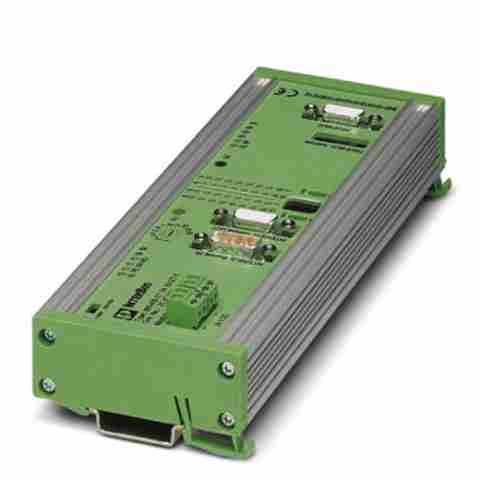

Módulo de acoplamento I/O (Gateway) para um sistema INTERBUS e um sistema PROFIBUS DP, 24 V DC, grau de proteção IP20. Os módulos de acoplamento CT conectam dois sistemas de bus de campo ao nível de entrada/saída. Com o tipo de módulo supra mencionado existe a possibilidade de acoplar um sistema INTERBUS com um sistema PROFIBUS. A função dos gateways é equivalente à de dois módulos I/O normais, cujas entradas e saídas estejam ligadas em cruz. Deste modo, se pode comutar entre dois comandos arbitrários mediante dados bidirecionais INTERBUS com um volume de até dez palavras (160 bit) por ciclo. A largura de dados é configurável de modo variável entre um byte e dez palavras mediante um comutador rotativo (a configuração de byte somente é possível em caso de módulos de distribuição da geração 4). A palavra (byte) de dados selecionada é representada em uma indicação de 7 segmentos. Os módulos são instalados diretamente no bus remoto. A conexão do bus no gateway INTERBUS-PROFIBUS IBS-PB 24 IO GT-T é realizada através de um conector D-SUB de 9 polos. Os módulos possuem linhas de bus de potencial separado, bem como uma alimentação redundante da tensão de alimentação de 24 V. Os 16 LEDs de estado que estão atribuídos a cada linha de bus servem para exibir os estados de sinal. Mediante um botão que se encontra no módulo se podem exibir a palavra ou byte de saída atual do respectivo bus remoto. Aqui estão as informações de saída de um bus e informações de entrada do outro. Se um sistema de bus falhar, será gerada uma mensagem de erro no outro sistema de bus (Mensagem de erro de periférico ou diagnóstico estático) .
Vide PDF as características e acessórios do produto.
